アンプ内蔵スピーカー

中華アンプのTP32があまってしまったので
今回はアンプ内蔵スピーカーを自作してみる。

WAVEDRUMにもキーボードにも使いたいし
せっかくUSB-DAC内蔵アンプなので
PCをつないで音楽も聴いてみようか。

幸いにもTP32の形状はこうなってる。

箱に組み込むのに最適な形状でリモコンも付いてる。

コンパクトにしたいので幅はオーディオ機器サイズの430mm。
高さ140mm+足・奥行き240mm。
これでスピーカー1本あたり４リッター以上は確保できそう。

今回使うスピーカーはFOSTEXのFF105WK。

メーカー推奨の箱は6リッターくらいなのでちょっと小さいかも。
しかも2台のスピーカーをくっつけたような構成で
ダクトも1個しか作らなかった。
音響的にどうなのかわからないけど
コンパクトさにこだわったので性能面は妥協することにした。

メインの材料は12mmのMDF。

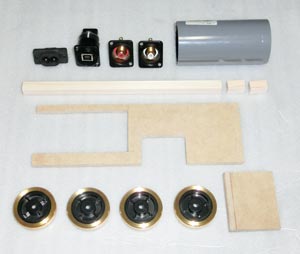

内部の仕切り板やコネクタ類

現物に合わせて加工。
面倒な作業も楽しいです。
ダイソーのゴム足にしようと思ったけど
見栄えがいいのでタカチのTC-2Gにした。

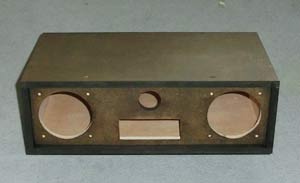

仮組をしてみて段差があればペーパーをかける。
プライマーの上には色がなかなか乗らないので
まずは下地にジェルカラーニスの黒を塗っておく。
その上にプライマー。


そして乾燥後にウレタンスプレーの黒。
部品を取り付けて完成


近くで見ると塗装の手抜きがわかる。
あと2回ほどスプレーすればよかったかも。


その後・・・

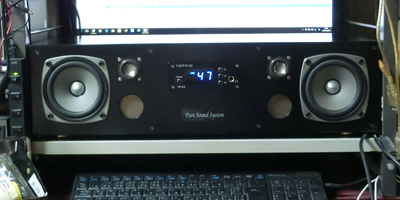

作り変えました。
今度はデスクにピッタリ収まるようにして
容量も大きくしました。
